七氟丙烷滅火設備是鹵代烷（哈龍）滅火設備淘汰后新興的一種綠色清潔的滅火系統，其對大氣臭氧層無破壞作用，滅火效能高，對設備無污損，電絕緣性好，且滅火迅速，是鹵代烷滅火設備的理想替代物。

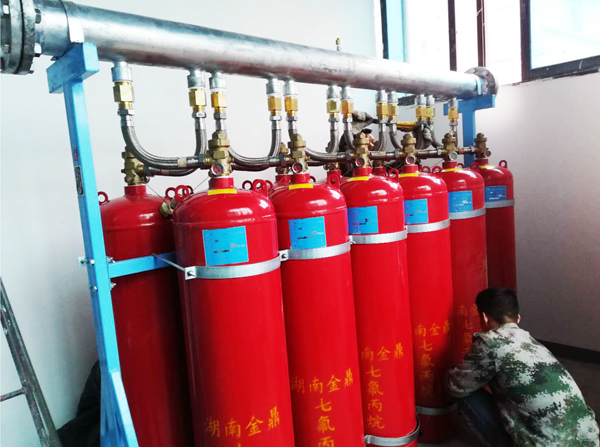

七氟丙烷滅火設備由以下部件組成

1. 滅火劑瓶組：

滅火劑瓶組由滅火劑、沖壓氣體、容器、容器閥和虹吸管組成，平時用來儲存七氟丙烷滅火劑，一旦發生火災，靠先導閥開啟容器閥，釋放滅火劑。瓶組具備超壓保護、誤噴射防護和壓力顯示功能。

2. 先導閥：

先導閥安裝在滅火劑瓶組的容器閥上，為氣動和人工機械操作開啟容器閥的執行元件。氣動即驅動氣體瓶組釋放的驅動氣體，進入先導閥后，推動其頂?shù)断滦?，刺破容器閥上的密封膜片，打開容器閥，噴放滅火劑；人工機械操作即人工拔出保險銷，壓下手柄使頂?shù)断滦校蜷_容器閥。

3. 驅動氣體瓶組：

驅動氣體瓶組由容器閥、容器、驅動氣體瓶組等組成，平時用來儲存驅動氣體（氮氣），一旦發生火災，靠電磁型驅動裝置開啟容器閥，釋放驅動氣體。瓶組具備超壓保護、誤噴射防護和壓力顯示功能。

4. 電磁型驅動裝置：

電磁型驅動裝置安裝在驅動氣體瓶組的容器閥上，與外接控制設備連接，具有電動和人工機械操作功能。電動即當有啟動電流輸入時，將使其電磁鐵動作，頂?shù)断滦写唐乞?qū)動氣體瓶組容器閥上的密封膜片，容器閥開啟，噴放滅火劑；人工機械操作即人工拔出保險夾，拍按手柄使頂?shù)断滦?，打開容器閥。

5. 單向閥：

單向閥安裝于集流管與高壓連接軟管之間的單向閥，用以控制滅火劑流向；安裝于驅動氣體管路中的單向閥，用以控制驅動氣體流向。

6. 集流管：

集流管用來匯集滅火劑瓶組釋放的滅火劑。其徑向入口處連接液流單向閥，管路兩端焊接法蘭，一端配法蘭蓋，一端與滅火劑輸送管或分配管相連。

7. 分配管與連接管：

分配管用于組合分配系統中，入口與連接管連接，其徑向出口對應連接各防護區選擇閥，通過選擇閥控制滅火劑流向。分配管設計壓力為8MPa，根據工程需要定制。連接管是集流管與分配管之間、集流管與集流管之間的連接管道，其設計壓力為8MPa，長度、結構形式根據集流管和分配管連接需要確定。

8. 選擇閥：

選擇閥用于組合分配系統中，安裝在分配管上，一端與所控制防護區的滅火劑輸送分支管網相連接，控制滅火劑的流向，平常處于常閉狀態，具有氣動和人工機械操作開啟功能。

9. 信號反饋裝置：

信號反饋裝置用于傳遞系統噴放信號，提供的是無源開關信號。信號反饋裝置安裝在選擇閥出口處（組合分配系統中）或集流管（單元獨立系統中）上，反饋信號線與滅火控制設備聯接。該裝置內部微動開關提供一對開關觸點，平時觸點開路，當相應防護區滅火劑釋放時，管路內壓力推動其內活塞使微動開關閉合，將噴放信號反饋給火災報警控制器。

10. 低泄高封閥：

低泄高封閥具有低壓泄露，高于一定壓力自行關閉的功能，安裝在每個驅動氣體瓶組附近的驅動氣體管路上。驅動管路無壓或低壓時，低泄高封閥為開啟狀態，當驅動氣體瓶組存在慢性泄露時，微量的泄露氣體能及時從該閥排放，避免驅動氣體管路內氣體不斷積聚，使滅火系統誤動作；一旦驅動氣體瓶組啟動，大量的驅動氣體釋放，管路內壓力驟然升高，此閥及時關閉，確保驅動氣體可靠驅動開啟氣體閥門。

11. 噴嘴：

噴嘴安裝于管網末端，其用途是按設計要求將滅火劑噴放到防護區。噴嘴各型號規格應根據工程設計確定，它主要用于撲救封閉空間內的火災，用于全淹沒滅火系統的防護區。

12. 高壓金屬連接軟管：

高壓金屬軟管用于聯接滅火劑瓶組容器閥與集流管，起轉向連接、輸送滅火劑以及減少滅火劑釋放時引起的振動等作用。

13. 滅火劑瓶組框架：

滅火劑瓶組框架用來固定滅火劑瓶組和集流管，根據用戶要求可任意組合。

14. 驅動氣體瓶組框架：

驅動氣體瓶組框架用來固定驅動氣體瓶組和分配管，根據用戶要求可任意組合。
